制冷系统管路施工设计

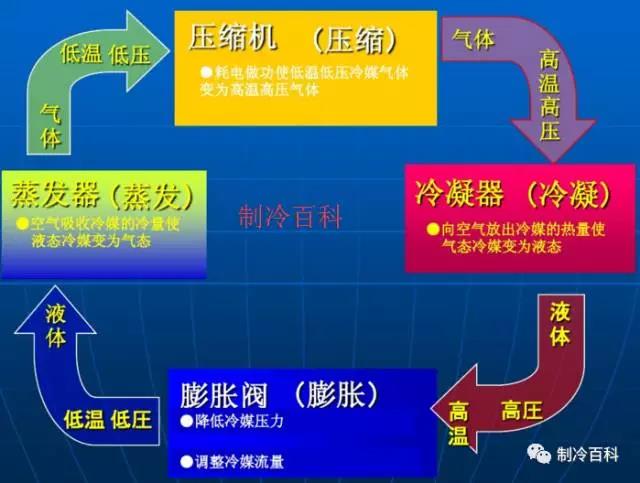

一套良好的制冷系统,除了压缩机、冷凝器、蒸发器、节流装置达到最佳匹配之外,还需要管路设计要合理。



管路的设计到底有多重要呢?做过制冷系统的专业工程师,最为头疼的应该就是系统回油问题了。系统正常运行时,少量的油将持续的随排气离开压缩机,系统管路设计良好时,这些油将返回压缩机,压缩机就能得到充分的润滑。


如果系统中的油量太多,对冷凝器和蒸发器的效率产生负面影响;返回压缩机的油少于离开压缩机的油,最终使压缩机损坏;为压缩机加油,只能保持短时间的油面;只有正确的管路设计,才能保持系统有良好的油平衡,进而达到系统的安全运行。本文来源于制冷百科。


一、吸气管路设计

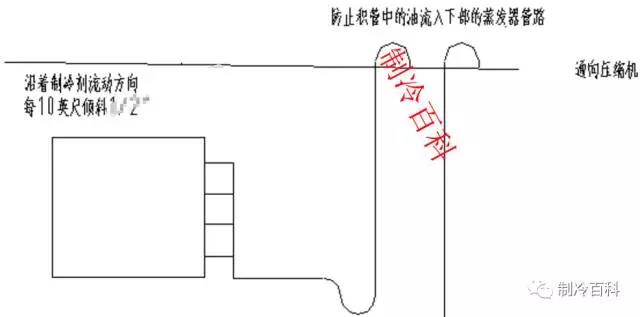

1、水平吸气管路沿制冷气流动的方向,要有大于0.5%的斜度。


2、水平吸气管路的截面,必须保证气体流速不小于3.6m/s。

3、在垂直的吸气管路中,必须保证气体流速不小于7.6-12m/s。

4、大于12m/s的气体流速,不能明显改善回油,会产生高噪声并导致较高的吸气管路压力降。本文来源于制冷百科。

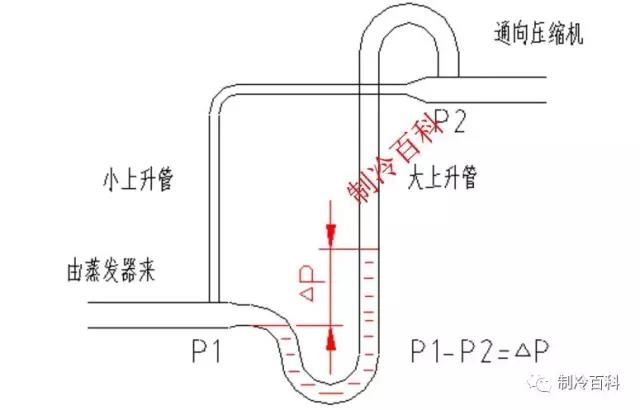

5、在每一垂直吸气管路的底部,必须设立一个U形回油弯。

6、如果垂直吸气管路高度超过5m,则每增加5m必须设立一个U形回油弯。

7、U形回油弯的长度要尽可能的短,避免聚集过多的油。


二、蒸发器吸气管路设计

1、当系统不采用抽空循环时,在每个蒸发器的出口,应设U形截留弯。以防止停机时液体制冷剂在重力作用下,流入压缩机。

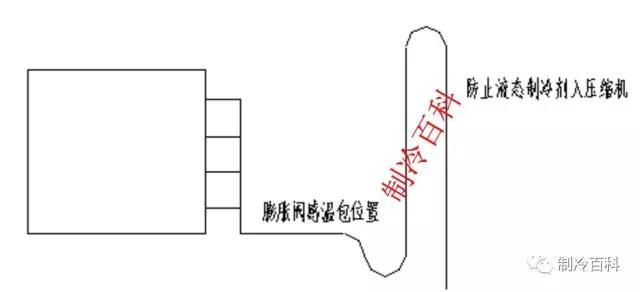

2、当吸气上升管和蒸发器相连时,中间应留有一段水平管和截留弯,勇于安装感温包;防止膨胀阀产生误动作。


三、排气管路设计

当冷凝器安装的位置高于压缩机时,在冷凝器的进气管出,需要一个U型弯,防止在停机时油返回到压缩机的排气侧,也有助于防止液体制冷剂从冷凝器流回到压缩机。


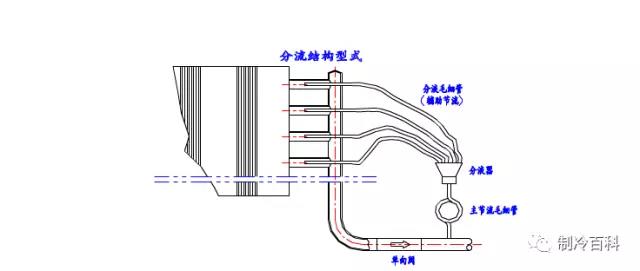

四、液体管路设计

1、液体管路通常对制冷剂的流速没有特别的限制,当使用电磁阀时,制冷剂流速应低于1.5m/s。

2、保证进入膨胀阀的制冷剂是过冷液体。

3、当液态制冷剂压力降至其饱和压力时,有一部分制冷剂将闪发成气体。
